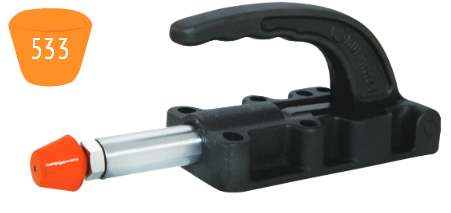

SCHUBSTANGENSPANNER / SCHUBSPANNER mit Gusskörper

Schubstangenspanner - Anwendungsbereiche :



Der Schubstangenspanner (Schubspanner) hat einen Gusskörper (besonders geeignet für Schweißvorrichtungen). Für die Befestigung stehen 4 bzw. 6 Bohrungen zur Verfügung.




Schubstangenspanner - Produktmerkmale:

  • Ölbeständiger, ergonomischer Griff
  • Galvanisch verzinkter Qualitätsstahl
  • Nieten aus nichtrostendem Stahl und gehärtete Buchsen
  • Geschmierte Gelenk- und Lagerstellen
  • Öl und hitzebeständige Gummikappe der Andrückschraube

Schubstangenspanner / Schubspanner mit Gusskörper :

MODELLNR./
model no
SCHWARZ/
black
F1
[N]
F3
[N]
Fi SPANNSCHRAUBE/
squeeze screw
HUB/
stroke
GEWICHT/
weight
[g]
PREIS
(€) /Stk.
(verzinkt)
ANDRÜCKKRAFT/
yield
(F1:Fi)
533-4-Q14 B533-4-Q14 7000 7000
16:1 M8X50 35 610 66,80
533-5-Q20 B533-5-Q20 12000 12000
30:1 M10X70 50 2870 76,90

MODELLNR./
model no

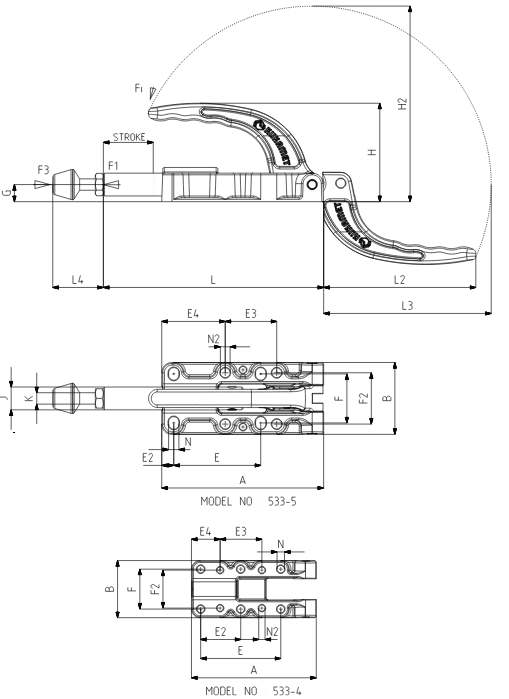

A B C D E E2 E3
E4 F F2
G H H2 J
K L L2 L3

  L4

 Min.

  L4

 Max.

M N N2
533-4-Q14 109 50     70 35
36,5 25 35 33,5
12 73 133 14
M8 148 98 112 23
58   6,5 5,5
533-5-Q20 141,5 63     76 10,5 45 55,5 41,45 45
16 87 173 20
M10 192,5 133 147 29
79   9X11 8,5

  • Alle Schubstangenspanner werden komplett ausgeliefert.
  • Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl - ergonomischer, ölbeständiger Griff
  • Fuß aus Gußstahl

Die Maße und technischen Informationen können ohne vorherige Ankündiung geändert werden.
