Zubehör für Pneumatische Schwenkspanner/ Hebelspanner

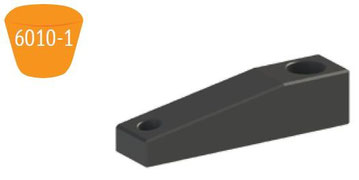

Spannarm 6010-1


MODELLNR./ model no |
B | H1 | H2 | L | M | ØN | ØN1 | ØP | X | X1 |
PREIS(€)/ Stk. |
---|---|---|---|---|---|---|---|---|---|---|---|
6010-1-25 | 16 | 6 | 6 | 66 | M6 | 14 | 9 | 14 | 50 | 6 | |
6010-1-32 | 19 | 7 | 9 | 80 | M8 | 14 | 9 | 16 | 60 | 9 | |
6010-1-40 | 19 | 7 | 9 | 90 | M8 | 14 | 9 | 16 | 70 | 9 | |
6010-1-50 | 25,5 | 9 | 10 | 105 | M12 | 17 | 11 | 20 | 80 | 10 |

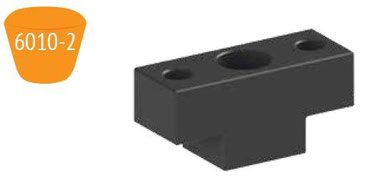

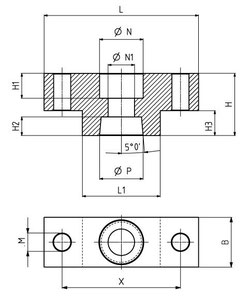

6010-2 Spannadapter


MODELLNR./ model no |
B | H | H1 | H2 | H3 | L | L1 | M | ØN | ØN1 | ØP | X |
PREIS(€)/ Stk. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6010-2-25 | 16 | 20 | 8 | 6 | 8 | 50 | 25 | 5,5 | 14 | 8,5 | 14 | 38 | |
6010-2-32-40 | 19 | 25 | 11 | 9 | 10 | 60 | 30 | 7 | 14 | 8,5 | 16 | 45 | |
6010-2-50 | 25 | 30 | 14 | 10 | 12 | 65 | 30 | 9 | 17 | 10,5 | 20 | 48 |

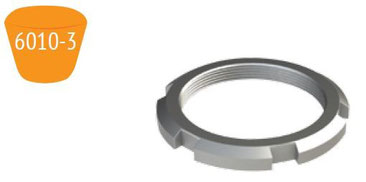

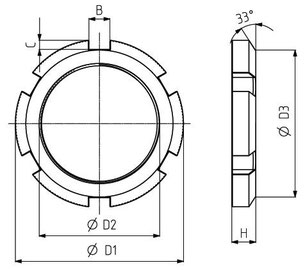

6010-3 Nutmutter (DIN 70852)


MODELLNR./ model no |
B | C | ØD1 | ØD2 | ØD3 | H |
PREIS(€)/ Stk. |
---|---|---|---|---|---|---|---|
6010-3-25 | 7 | 3,3 | 56 | M40x1,5 | 49 | 8 | |
6010-3-32 | 8 | 3,8 | 68 | M50x1,5 | 60 | 8 | |
6010-3-40 | 8 | 3,8 | 75 | M55x1,5 | 67 | 8 | |
6010-3-50 | 11 | 4,3 | 85 | M65x1,5 | 76 | 9 |

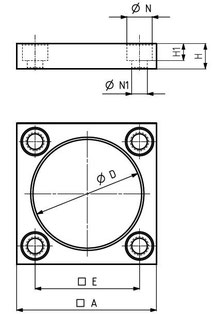

6010-4 Gewindeflansch


MODELLNR./ model no |
A | E | ØD | H | H1 | ØN | ØN1 |
PREIS(€)/ Stk. |
---|---|---|---|---|---|---|---|---|
6010-4-25 | 50 | 37 | M40x1,5 | 9 | 6 | 9 | 5,5 | |
6010-4-32 | 60 | 45 | M50x1,5 | 12 | 7 | 11 | 6,5 | |
6010-4-40 | 65 | 50 | M55x1,5 | 12 | 7 | 11 | 6,5 | |
6010-4-50 | 75 | 58 | M65x1,5 | 15 | 9 | 13 | 8,5 |

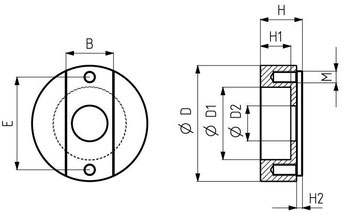

6010-5 Schutzadapter (für Kolbenstange)


MODELLNR./ model no |
B | E | ØD | ØD1 | ØD2 | H | H1 | H2 | M |
PREIS(€)/ Stk. |
---|---|---|---|---|---|---|---|---|---|---|
6010-5-25 | 16,4 | 32 | 40 | 25 | 14,1 | 14,5 | 10,5 | 2 | M4 | |
6010-5-32 | 22,6 | 41,3 | 50 | 32 | 16,1 | 16,5 | 11 | 3 | M5 | |
6010-5-40 | 22,6 | 41,4 | 50 | 32 | 16,1 | 17,9 | 11 | 3,8 | M6 | |
6010-5-50 | 25,8 | 46,5 | 59 | 39 | 20,1 | 33 | 25 | 5,1 | M6 |

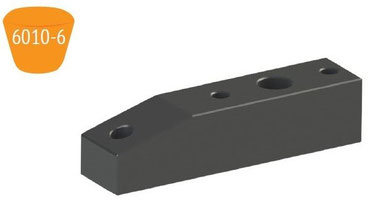

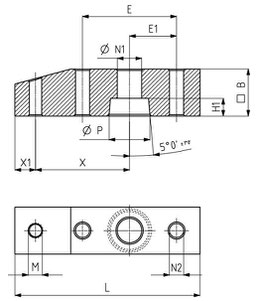

6010-6 Spannarm (für Schutzadapter)


MODELLNR./ model no |
B | E | E1 | H1 | L | M | ØN1 | ØN2 | P | X | X1 |
PREIS(€)/ Stk. |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6010-6-25 | 16 | 32 | 16 | 6 | 63,5 | M5 | 8,3 | 4,8 | 14 | 32 | 7 | |
6010-6-32 | 22 | 41,3 | 20,65 | 9 | 80 | M8 | 10,5 | 5,7 | 16 | 45 | 10 | |
6010-6-40 | 22 | 41,4 | 20,7 | 9 | 82 | M8 | 10,5 | 6,4 | 16 | 45 | 10 | |
6010-6-50 | 25 | 46,5 | 23,25 | 12 | 105 | M10 | 12,5 | 6,4 | 20 | 65 | 10 |
