SPANNARM/ADAPTER/NUTMUTTER/GEWINDEFLANSCH

6829SP SPANNARM

Hochfeste Aluminiumlegierung, schwarz. Verschleißfeste Oberfläche durch HART-COAT-Beschichtung, schweißpartikelabweisend. Einbaufertig mit Konus und Anschlussgewinde für Andrückschrauben Nr. 6880.

 SPANNARM SPANNARM

Hinweis:



Spannarmmontage:



1) Spannarm mit Federring und Schraube spielfrei anlegen.

2) Spannarm in Position drehen.

3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen.



Spannarmdemontage:



1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen.

2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen.

Achtung: Keine seitlichen Schläge zulässig!

SPANNARM

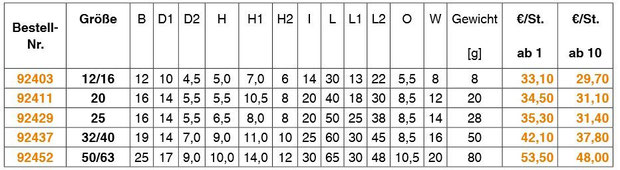

6829AD ADAPTER

Zur Aufnahme individueller Spannarme. Mit Konus und Anschlussbohrungen. Hochfeste Aluminiumlegierung. Verschleißfeste Oberfläche durch HART-COAT-Beschichtung, schweißpartikelabweisend.

 SPANNARM Adapter SPANNARM Adapter

Anwendungsbeispiel:



Adapter im Einsatz als Verbindungselement zwischen einem individuellen Spannarm und der Kolbenstange eines pneumatischen Schwenkspanners Nr. 6829.

SPANNARM Adapter

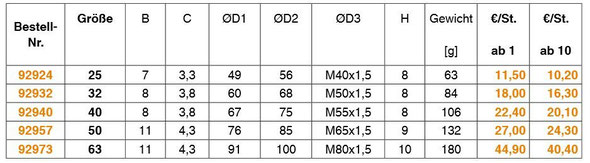

6829N NUTMUTTER (DIN 70852)

Stahl, verzinkt

Zur Anwendung mit Hakenschlüssel

(siehe AMF-Katalog "Schraubwerkzeuge").

NUTMUTTER (DIN 70852)  NUTMUTTER (DIN 70852)

Anwendungsbeispiel:



Nutmutter von oben zur Befestigung des Schwenkspanners in der Vorrichtung.

NUTMUTTER (DIN 70852)

6829GF GEWINDEFLANSCH

Stahl, verzinkt

Mit vier gesenkten Schraublöchern. Einschraubgewinde für Schwenkspanner.

Zum Kontern mit Nutmutter an der Vorrichtung.

 GEWINDEFLANSCH GEWINDEFLANSCH
GEWINDEFLANSCH

Vorteil:



In die Befestigungsplatte der Vorrichtung muss kein Einschraubgewinde geschnitten werden.



Hinweis:



Befestigungslöcher im Gewindeflansch sind gleich wie im Flansch der Pneumatikspanner Nr. 6829K und Nr. 6829V



Anwendungsbeispiel:



Schwenkspanner eingeschraubt in Flansch.

6828SP SPANNARM

aus Stahl, für schwere Pneumatikspanner

Nr. 6828V, Größe 50, 62, 80.

 SPANNARM

Spannarmvarianten:

SPANNARM
