SPANNEISEN, SPANNPRATZEN, SPANNELEMENTE

Unsere losen Spanneisen oder die Aufspannkombinationen in Form unserer verstellbaren Spanneisen / Spannpratzen (Spannelemente) bieten sich überall dort an, wo hohe Spannkräfte oder flexible Anpassung an Werkstückformen und -größen gefordert werden.


Die Vorteile der verstellbaren Spannelemente, Spannunterlagen und Spanneisen sind die universellen Einsatzmöglichkeiten vor allem bei Einzelteilen sowie kleineren und mittleren Serien mit wechselnden Spannhöhen. Sie sind kombinierbar und können somit an unterschiedlichste Werkstückformen und -größen angepasst werden. Sie sind horizontal und vertikal einfach und schnell einzusetzen, austauschbar und kostengünstig. Durch ihre kompakte Bauweise  der Spannelemente können auch bei großen Spannhöhen hohe Spannkräfte sicher übertragen werden.

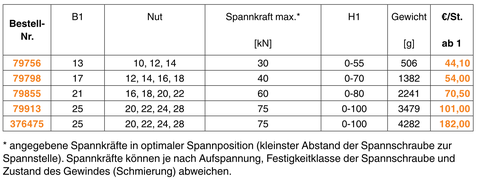

SPANNPRATZE "KROKODIL" 6312V MIT GEGENHALTER, VERSTELLBAR

stufenlos verstellbar, vergütet, verzinkt, mit unverlierbarem Druckstück und Gegenlager.





SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR  SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR
SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

Anwendung der Spannpratze:



Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit.

Die Spannpratze ist mit zwei Spannasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B Spritzgießen und Pressen) abgedeckt.



Hinweis:



Zum Spannen können wahlweise Spannschrauben DIN 787, Stiftschrauben DIN 6379 und Zylinderschrauben DIN 912 verwendet werden. Größere Spannhöhen können mit Einsatz der Stützverlängerung Nr. 6312S erreicht werden.

SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

SPANNPRATZE "KROKODIL" 6312V MIT GEGENHALTER, VERSTELLBAR

komplett mit Spannschraube DIN 787, Scheibe DIN6340 und Mutter DIN 6330B.

Stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager.

 SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR
SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

Anwendung der Spannpratze:



Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit.

Die Spannpratze ist mit zwei Spannasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B Spritzgießen und Pressen) abgedeckt.



Hinweis:



Fehlende  maßliche Angaben siehe Nr. 6312V

SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

SPANNPRATZE "KROKODIL" 6312V MIT GEGENHALTER, VERSTELLBAR

komplett mit Stiftschraube DIN 6379, Scheibe DIN 6340 und Mutter DIN 6330B.

Stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager.

 SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR
SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

Anwendung der Spanpratze:



Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit.

Die Spannpratze ist mit zwei Spannasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B Spritzgießen und Pressen) abgedeckt.



Hinweis:



Fehlende  maßliche Angaben siehe Nr. 6312V

SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

SPANNPRATZE "KROKODIL" 6312VI MIT GEGENHALTER, VERSTELLBAR

komplett mit Stiftschraube Nr. 6379I, Scheibe DIN 6340 und Mutter DIN 6330B.

Stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager.

SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

Vorteil:



Zur besseren Handhabung beim Einrichten des Spannelementes, kann die Stiftschraube mittels Innensechskantschlüssel montiert und demontiert werden.



Hinweis:



Den Innensechskantschlüssel nur zum Einrichten des Spannelementes verwenden, nicht zum Spannen!

Fehlende maßliche Angabe siehe Nr. 6312V.

SPANNPRATZE MIT GEGENHALTER, VERSTELLBAR

STÜTZVERLÄNGERUNG 6312S

Stahl verzinkt und vergütet, Stützschraube, vergütet, Festigkeitsklasse 8.8.

Bestehend aus Druckstück, Stützschraube und Befestigungsschrauben.

  STÜTZVERLÄNGERUNG  STÜTZVERLÄNGERUNG

Anwendung:



Die Stützverlängerung wird zu Vergrößerung der Spannhöhe auf den Gegenhalter des Krokodils geschraubt.



Vorteil:



Stufenloses Verstellen der Spannhöhen.

 STÜTZVERLÄNGERUNG

SPANNPRATZE 6313K KURZ, MIT U-STÜCK

Spannpratze sufenlos verstellbar, vergütet, verzinkt und blau passiviert.

 SPANNPRATZE KURZ, MIT U-STÜCK SPANNPRATZE KURZ, MIT U-STÜCK

Hinweis:



Dazu passende Befestigungselemente: Spannschraube DIN 787, Scheiben DIN 6340 und Sechskantmuttern DIN 6330B.

SPANNPRATZE KURZ, MIT U-STÜCK

SPANNPRATZE 6313L LANG, GEKRÖPFT, MIT U-STÜCK

(ohne Spannschraube)

Spannpratze stufenlos verstellbar, vergütet, verzinkt und blau passiviert.

 SPANNPRATZE LANG, GEKRÖPFT, MIT U-STÜCK SPANNPRATZE LANG, GEKRÖPFT, MIT U-STÜCK

Hinweis:



Dazu passende Befestigungselemente: Spannschrauben DIN 787, Scheiben DIN 6340 und Sechskantmuttern DIN 6330B.

SPANNPRATZE LANG, GEKRÖPFT, MIT U-STÜCK

SPANNPRATZE 6325 FÜR MASCHINENSCHRAUBSTÖCKE

Spannpratze aus Vergütungsstahl brüniert, paarweise verpackt.



6325G SPANNPRATZE FÜR MASCHINENSCHRAUBSTÖCKE

Spannpratze geschmiedete Ausführung, paarweise verpackt.

 SPANNPRATZE FÜR MASCHINENSCHRAUBSTÖCKE SPANNPRATZE FÜR MASCHINENSCHRAUBSTÖCKE
SPANNPRATZE FÜR MASCHINENSCHRAUBSTÖCKE

SPANNEISEN 6314V ABGESCHRÄGT, MIT VERSTELLBARER STÜTZSCHRAUBE

 Spanneisen aus Vergütungsstahl lackiert.

 SPANNEISEN ABGESCHRÄGT, MIT VERSTELLBARER STÜTZSCHRAUBE
 SPANNEISEN ABGESCHRÄGT, MIT VERSTELLBARER STÜTZSCHRAUBE

SPANNEISEN 6316V GEKRÖPFT, MIT VERSTELLBARER STÜTZSCHRAUBE

Spanneisen aus Vergütungsstahl lackiert.

 SPANNEISEN GEKRÖPFT, MIT VERSTELLBARER STÜTZSCHRAUBE SPANNEISEN GEKRÖPFT, MIT VERSTELLBARER STÜTZSCHRAUBE
SPANNEISEN GEKRÖPFT, MIT VERSTELLBARER STÜTZSCHRAUBE

SPANNEISEN 6314AV ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE

Spanneisen aus Vergütungsstahl lackiert.

 SPANNEISEN ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE SPANNEISEN ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE
SPANNEISEN ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE

SPANNEISEN 6315V ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE

Spanneisen aus Vergütungsstahl lackiert.

 SPANNEISEN ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE SPANNEISEN ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE
SPANNEISEN ABGESETZT, MIT VERSTELLBARER STÜTZSCHRAUBE

STÜTZSCHRAUBE 6314S für SPANNEISEN

vergütet, Festigkeitsklasse 8.8. Passend für alle verstellbaren Spanneisen.

STÜTZSCHRAUBE für SPANNEISEN STÜTZSCHRAUBE für SPANNEISEN
STÜTZSCHRAUBE für SPANNEISEN

RASTEN-SPANNHEBEL 6621

Stahl brüniert. Passend für verstellbare Spanneisen Nr. 6313K, 6314V, 6315V,

6316V und 6321

  RASTEN-SPANNHEBEL  RASTEN-SPANNHEBEL

STUFENPRATZE 7000

Spezialguss, Schraube und Gewindehülse 8.8.

 STUFENPRATZE STUFENPRATZE

Anwendung:



Diese AMF-Stufenpratze ist als Spanneinheit schnell einsatzbereit. Die Feinabstufung der Rastentreppe ermöglicht ein schnelles Anpassen an jede Werkstückhöhe bis zu

ca. 320 mm. Durch die kompakte Bauweise benötigt die Stufenpratze wenig Platz auf dem Maschinentisch.

STUFENPRATZE

SPANNPRATZE 6321, STUFENLOS VERSTELLBAR

Spannpratze aus Stahl, geschmiedet und vergütet, verzinkt.

 SPANNPRATZE, STUFENLOS VERSTELLBAR SPANNPRATZE, STUFENLOS VERSTELLBAR





Hinweis:



Mit Schrauben für T-Nuten DIN 787, Länge 160 mm, kann bei den Spannpratzen-Größen 12 un 14 eine maximale Spannhöhe von 75 mm erreicht werden.

SPANNPRATZE, STUFENLOS VERSTELLBAR

EINFACHE SPANNEISEN DIN 6314

Spanneisen aus Vergütungsstahl, lackiert.

 EINFACHE SPANNEISEN EINFACHE SPANNEISEN
EINFACHE SPANNEISEN

SPANNEISEN 6314Z MIT TREPPENZÄHNEN

Spanneisen aus Vergütungsstahl lackiert.

Nur passend zu gezahnten Spannunterlagen Nr. 6500E. Die lange Ausführung ist vorgesehen für große Spannweiten durch breite Nutanstände oder größere Spanntiefe am Werkstück, z.B. auf Graviermaschinen.

 SPANNEISEN MIT TREPPENZÄHNEN SPANNEISEN MIT TREPPENZÄHNEN
SPANNEISEN MIT TREPPENZÄHNEN

GABELSPANNEISEN 6315B, ABGESCHRÄGT

Spanneisen aus Vergütungsstahl, lackiert.

 GABELSPANNEISEN, ABGESCHRÄGT GABELSPANNEISEN, ABGESCHRÄGT
GABELSPANNEISEN, ABGESCHRÄGT

GABELSPANNEISEN 6315GN MIT NASE

Spanneisen aus Vergütungsstahl lackiert.

 GABELSPANNEISEN MIT NASE GABELSPANNEISEN MIT NASE
GABELSPANNEISEN MIT NASE

SPANNEISEN 6315GNG MIT NASE, GESCHLOSSEN

Spanneisen stufenlos verstellbar, vergütet und lackiert, mit geschlossenem Schlitz für den Einsatz bei rotierenden Werkstücken.

 SPANNEISEN MIT NASE, GESCHLOSSEN SPANNEISEN MIT NASE, GESCHLOSSEN
SPANNEISEN MIT NASE, GESCHLOSSEN

GABELSPANNEISEN DIN 6315C MIT RUNDEM SPANNANSATZ

Spanneisen aus Vergütungsstahl lackiert.

GABELSPANNEISEN MIT RUNDEM SPANNANSATZ GABELSPANNEISEN MIT RUNDEM SPANNANSATZ
GABELSPANNEISEN MIT RUNDEM SPANNANSATZ

SPANNEISEN DIN 6316, EINFACH GEKRÖPFT

Spanneisen aus Vergütungsstahl lackiert.

SPANNEISEN, EINFACH GEKRÖPFT SPANNEISEN, EINFACH GEKRÖPFT
SPANNEISEN, EINFACH GEKRÖPFT

SPANNEISEN 6317, DOPPELT GEKRÖPFT

Spanneisen aus Vergütungsstahl lackiert.

 SPANNEISEN, DOPPELT GEKRÖPFT SPANNEISEN, DOPPELT GEKRÖPFT
SPANNEISEN, DOPPELT GEKRÖPFT

SPANNEINHEIT 6314AT ZUM SPANNEN AUßERHALB DES WERKZEUGTISCHES

Vergütungsstahl. Stufenlos verstellbar.

SPANNEINHEIT ZUM SPANNEN AUßERHALB DES WERKZEUGTISCHES SPANNEINHEIT ZUM SPANNEN AUßERHALB DES WERKZEUGTISCHES
SPANNEINHEIT ZUM SPANNEN AUßERHALB DES WERKZEUGTISCHES

Anwendung:


Verwendung zum Spannen außerhalb des Werzeugtisches. Für den Einsatz beim Spannen von großen Werkstücken bzw. Werkzeugen, welche keinen Platz für Spannelemente auf dem Werkzeug- bzw.Maschinentisch zulassen.


Hinweis:


Einbaubaumaße des Spanneisens siehe Nr. 7110GX-**-1.

Nicht zum Einsatz an Pressen geeignet!

SPANNEINHEIT ZUM SPANNEN AUßERHALB DES WERKZEUGTISCHES

SPANNEISEN 7110GX-**-1, GERADE

Spanneisen vergütet.

 SPANNEISEN, GERADE SPANNEISEN, GERADE
SPANNEISEN, GERADE

SPANNEISEN 7110GLX-**-1, GERADE (LANG)

Spanneisen mit einschraubbarem rundem Spannansatz, vergütet.

 SPANNEISEN, GERADE (LANG) SPANNEISEN, GERADE (LANG)
SPANNEISEN, GERADE (LANG)

DRUCKSCHRAUBE 7110DMX-**-xM**

ballig, Messing, Mutter aus Stahl.

 DRUCKSCHRAUBE DRUCKSCHRAUBE
DRUCKSCHRAUBE

DRUCKSCHRAUBE 7110DIX-**-xM**

mit Kugel, verstellbar, glatt.

 DRUCKSCHRAUBE DRUCKSCHRAUBE
DRUCKSCHRAUBE

DRUCKSCHRAUBE 7110DKX-**xM**

mit Kugel.

DRUCKSCHRAUBE DRUCKSCHRAUBE
DRUCKSCHRAUBE
