SPANNUNTERLAGEN

Sämtliche Spannunterlagen-typen besitzen bearbeitete Stand- und Auflageflächen.
Die verzahnten Elemente sind präzise gefräst oder geräumt. Die ebene Werkstückauflage und sichere Kraftübertragung ist somit gewährleistet.

Auf den folgenden Seiten finden Sie je nach Anwendung die geeignete Spannunterlage, fein abgestuft oder stufenlos verstellbar. Mit allen Spannunterlagen sind Auflagenhöhen
von 12,5 bis 340 mm erreichbar. Für Spannhöhen über 340 mm empfehlen wir Ihnen unsere Schraubböcke auf den Seiten 69 bis 74.

DIN 6318 TREPPENBÖCKE

mit Spannstufen mit je 7,5 mm Höhenunterschied. Maschinenguss, lackiert.

Standfläche und Treppen plangefräst.

SPANNUNTERLAGEN - Treppenböcke
SPANNUNTERLAGEN - Treppenböcke

6318B TREPPENBÖCKE, BREIT

mit Spannstufen mit je 7,5 mm Höhenunterschied. Maschinenguss, lackiert.

Standfläche und Treppen plangefräst.

 SPANNUNTERLAGEN - Treppenböcke breit SPANNUNTERLAGEN - Treppenböcke breit
SPANNUNTERLAGEN - Treppenböcke breit

UNIVERSAL-SPANNUNTERLAGEN 6500E

Stufenhöhe: senkrecht 4,65 mm, waagrecht 2,3 mm.
Vergütungsstahl, lackiert.

 UNIVERSAL-SPANNUNTERLAGEN UNIVERSAL-SPANNUNTERLAGEN

Anwendung:


Die Universal-Spannunterlagen sind paarweise mit allen Spanneisen und einzeln mit den gezahnten Spanneisen Nr. 6314Z kombinierbar.

UNIVERSAL-SPANNUNTERLAGEN

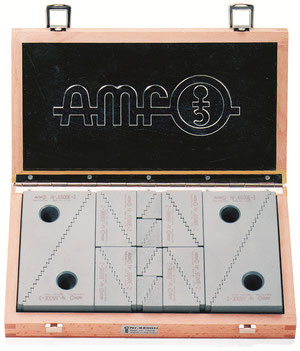

UNIVERSAL-SPANNUNTERLAGENSATZ 6500H

in einem soliden Holzkasten mit Klappdeckel.
Vergütungsstahl, lackiert.

UNIVERSAL-SPANNUNTERLAGENSATZ
UNIVERSAL-SPANNUNTERLAGENSATZ

SPANNUNTERLAGE 6501

Auflage 60 mm breit, mit Verbindungsfeder.
Stufenhöhe: senkrecht 4,65 mm, waagrecht 2,3 mm. Vergütungsstahl, lackiert.

 SPANNUNTERLAGE SPANNUNTERLAGE

Hinweis:


Die beiden Teile dieser AMF-Spannunterlage sind zur einfachen Handhabung durch eine Feder miteinander verbunden.

SPANNUNTERLAGE

SPANNUNTERLAGE 6501M MIT MAGNET

Auflage 60 mm breit, mit Verbindungsfeder.
Stufenhöhe: senkrecht 4,65 mm, waagrecht 2,3 mm. Vergütungsstahl, brüniert.

  SPANNUNTERLAGE MIT MAGNET  SPANNUNTERLAGE MIT MAGNET

Hinweis:
Die beiden Teile dieser AMF-Spannunterlage sind zur einfachen Handhabung durch eine Feder miteinander verbunden.
Haltekraft 4 Magnete = 380 N
Haltekraft 2 Magnete = 280 N

 SPANNUNTERLAGE MIT MAGNET

GEZAHNTE SPANNUNTERLAGEN 6510

(Zahnböcke). Stufenhöhe: 5,2 mm. Temperguss, lackiert.
Standfläche plangefräst.

 GEZAHNTE SPANNUNTERLAGEN GEZAHNTE SPANNUNTERLAGEN
GEZAHNTE SPANNUNTERLAGEN

SPANNUNTERLAGEN DIN 6326, STUFENLOS, VERSTELLBAR, KOMBINATION

mit Schrägverzahnung. Vergütungsstahl, lackiert.

SPANNUNTERLAGEN, STUFENLOS, VERSTELLBAR, KOMBINATION

SPANNUNTERLAGEN DIN 6326, STUFENLOS, VERSTELLBAR, EINZELTEILE

mit Schrägverzahnung. Vergütungsstahl, lackiert.

SPANNUNTERLAGEN, STUFENLOS, VERSTELLBAR, EINZELTEILE
SPANNUNTERLAGEN, STUFENLOS, VERSTELLBAR, EINZELTEILE

6475 DREHSTAHL-UNTERLAGEN, FLACH, STUFENLOS VERSTELLBAR

mit Schrägverzahnung. Vergütungsstahl, lackiert.

DREHSTAHL-UNTERLAGEN, FLACH, STUFENLOS VERSTELLBAR
"DREHSTAHL-UNTERLAGEN, FLACH, STUFENLOS VERSTELLBAR
