BLOCKSPANNSYSTEME

Aufgrund des sicheren Spannens und des kostengünstigen Ausbaus eignen sich  Blockspannsysteme ideal zum schnellen und sicheren Spannen von Werkstücken
unterschiedlicher Höhen und sind auf Fräsmaschinen, CNC-Maschinen, Bearbeitungszentren und Vorrichtungssystemen einsetzbar.

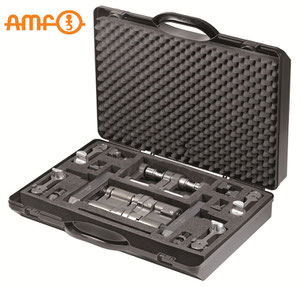

BLOCKSPANNSYSTEM 7200BB BASISSET

bestehend aus:
- 2 Spanneinheiten Größe 16
- 2 Zwischenelementen 100 mm hoch
- 4 Zwischenelementen 50 mm hoch
- je 2 Befestigungssätze für Nute 18, 20, 22
- 1 Adapterschlüssel SW 24

BASISSET BLOCKSPANNSYSTEM

Anwendung:


1. Fußelement auf Maschinentisch am Werkstück positionieren. Zwischenelement mittels Zugstangen auf Fußelement positionieren.

2. Zwischenelement nach unten schieben.
3. Zwischenelement bis zum Einrasten einschwenken. Dies bis zur erforderlichen Spannhöhe wiederholen. Zuletzt Kopfelement aufsetzen.
4. Spannturm in gewünschte Spannposition drehen und am Fußelement feststellen. Spannschraube zum Spannen festziehen.


Vorteil:


- Geringes Gewicht, Vorteile bei Montage und Handling.
- Durch die Kontur der Grundelemente und die offene Bauweise entstehen kaum Störkanten.
- Sehr geringer Wartungsaufwand, da alle Teile leicht zugänglich sind.
- Sehr griffig - selbst mit Handschuhen, verölt und verschmutzt sicher zu greifen.
- Elemente sind in jeder Lage einfach zu kombinieren.
- Durch minimale Teilevielfalt und konsequenten modularen Aufbau, ist das AMF-Blockspannsystem 7200 günstiger als vergleichbare Blockspannsysteme.
- Das System ist sehr sicher. Durch die stabilen Schnittstellen und die minimale Dehnung der Zugstangen wird das Drehmoment fast vollständig auf das Werkstück übertragen. Somit werden hohe Spannkräfte gewährleistet.


Hinweis:


- Durch Austausch der Nutensteine ist das System für unterschiedliche T-Nuten geeignet.
- Zugstange aus gehärtetem Vergütungsstahl
- Grundkörper aus Aluminium
- Alle Teile sind auswechselbar.
- Nachträglicher Höhenausbau durch Zukauf standardisierter Zwischenelemente

BASISSET BLOCKSPANNSYSTEM

7200BR SPANNEINHEIT

bestehend aus Fuß- und Kopfelement.

 SPANNEINHEIT SPANNEINHEIT
SPANNEINHEIT
SPANNEINHEIT

7500Z ZWISCHENELEMENT

 ZWISCHENELEMENT ZWISCHENELEMENT
ZWISCHENELEMENT

7200B ADAPTERSCHLÜSSEL


ADAPTERSCHLÜSSEL
