SPANNEISEN, SPANNPRATZEN, SPANNELEMENTE

Unsere losen Spanneisen oder die Aufspannkombinationen in Form unserer verstellbaren Spanneisen / Spannpratzen (Spannelemente) bieten sich überall dort an, wo hohe Spannkräfte oder flexible Anpassung an Werkstückformen und -größen gefordert werden.

Die Vorteile der verstellbaren Spannelemente, Spannunterlagen und Spanneisen sind die universellen Einsatzmöglichkeiten vor allem bei Einzelteilen sowie kleineren und mittleren Serien mit wechselnden Spannhöhen. Sie sind kombinierbar und können somit an unterschiedlichste Werkstückformen und -größen angepasst werden. Sie sind horizontal und vertikal einfach und schnell einzusetzen, austauschbar und kostengünstig. Durch ihre kompakte Bauweise  der Spannelemente können auch bei großen Spannhöhen hohe Spannkräfte sicher übertragen werden.

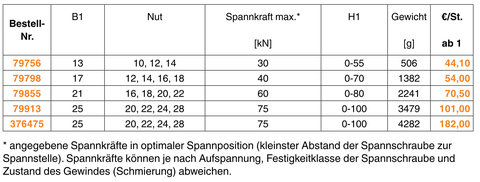

stufenlos verstellbar, vergütet, verzinkt, mit unverlierbarem Druckstück und Gegenlager.

Anwendung der Spannpratze:

Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit.

Die Spannpratze ist mit zwei Spannasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B Spritzgießen und Pressen) abgedeckt.

Hinweis:

Zum Spannen können wahlweise Spannschrauben DIN 787, Stiftschrauben DIN 6379 und Zylinderschrauben DIN 912 verwendet werden. Größere Spannhöhen können mit Einsatz der Stützverlängerung Nr. 6312S erreicht werden.

komplett mit Spannschraube DIN 787, Scheibe DIN6340 und Mutter DIN 6330B.

Stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager.

Anwendung der Spannpratze:

Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit.

Die Spannpratze ist mit zwei Spannasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B Spritzgießen und Pressen) abgedeckt.

Hinweis:

Fehlende  maßliche Angaben siehe Nr. 6312V

komplett mit Stiftschraube DIN 6379, Scheibe DIN 6340 und Mutter DIN 6330B.

Stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager.

Anwendung der Spanpratze:

Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit.

Die Spannpratze ist mit zwei Spannasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B Spritzgießen und Pressen) abgedeckt.

Hinweis:

Fehlende  maßliche Angaben siehe Nr. 6312V

komplett mit Stiftschraube Nr. 6379I, Scheibe DIN 6340 und Mutter DIN 6330B.

Stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager.

Vorteil:

Zur besseren Handhabung beim Einrichten des Spannelementes, kann die Stiftschraube mittels Innensechskantschlüssel montiert und demontiert werden.

Hinweis:

Den Innensechskantschlüssel nur zum Einrichten des Spannelementes verwenden, nicht zum Spannen!

Fehlende maßliche Angabe siehe Nr. 6312V.

Stahl verzinkt und vergütet, Stützschraube, vergütet, Festigkeitsklasse 8.8.

Bestehend aus Druckstück, Stützschraube und Befestigungsschrauben.

Anwendung:

Die Stützverlängerung wird zu Vergrößerung der Spannhöhe auf den Gegenhalter des Krokodils geschraubt.

Vorteil:

Stufenloses Verstellen der Spannhöhen.

Spannpratze sufenlos verstellbar, vergütet, verzinkt und blau passiviert.

Hinweis:

Dazu passende Befestigungselemente: Spannschraube DIN 787, Scheiben DIN 6340 und Sechskantmuttern DIN 6330B.

(ohne Spannschraube)

Spannpratze stufenlos verstellbar, vergütet, verzinkt und blau passiviert.

Hinweis:

Dazu passende Befestigungselemente: Spannschrauben DIN 787, Scheiben DIN 6340 und Sechskantmuttern DIN 6330B.

Spannpratze aus Vergütungsstahl brüniert, paarweise verpackt.

Spannpratze geschmiedete Ausführung, paarweise verpackt.

 Spanneisen aus Vergütungsstahl lackiert.

Spanneisen aus Vergütungsstahl lackiert.

Spanneisen aus Vergütungsstahl lackiert.

Spanneisen aus Vergütungsstahl lackiert.

vergütet, Festigkeitsklasse 8.8. Passend für alle verstellbaren Spanneisen.

Stahl brüniert. Passend für verstellbare Spanneisen Nr. 6313K, 6314V, 6315V,

6316V und 6321

Spezialguss, Schraube und Gewindehülse 8.8.

Anwendung:

Diese AMF-Stufenpratze ist als Spanneinheit schnell einsatzbereit. Die Feinabstufung der Rastentreppe ermöglicht ein schnelles Anpassen an jede Werkstückhöhe bis zu

ca. 320 mm. Durch die kompakte Bauweise benötigt die Stufenpratze wenig Platz auf dem Maschinentisch.

Spannpratze aus Stahl, geschmiedet und vergütet, verzinkt.

Hinweis:

Mit Schrauben für T-Nuten DIN 787, Länge 160 mm, kann bei den Spannpratzen-Größen 12 un 14 eine maximale Spannhöhe von 75 mm erreicht werden.

Spanneisen aus Vergütungsstahl, lackiert.

Spanneisen aus Vergütungsstahl lackiert.

Nur passend zu gezahnten Spannunterlagen Nr. 6500E. Die lange Ausführung ist vorgesehen für große Spannweiten durch breite Nutanstände oder größere Spanntiefe am Werkstück, z.B. auf Graviermaschinen.

Spanneisen aus Vergütungsstahl, lackiert.

Spanneisen aus Vergütungsstahl lackiert.

Spanneisen stufenlos verstellbar, vergütet und lackiert, mit geschlossenem Schlitz für den Einsatz bei rotierenden Werkstücken.

Spanneisen aus Vergütungsstahl lackiert.

Spanneisen aus Vergütungsstahl lackiert.

Spanneisen aus Vergütungsstahl lackiert.

Vergütungsstahl. Stufenlos verstellbar.

Anwendung:

Verwendung zum Spannen außerhalb des Werzeugtisches. Für den Einsatz beim Spannen von großen Werkstücken bzw. Werkzeugen, welche keinen Platz für Spannelemente auf dem Werkzeug- bzw.Maschinentisch zulassen.

Hinweis:

Einbaubaumaße des Spanneisens siehe Nr. 7110GX-**-1.

Nicht zum Einsatz an Pressen geeignet!

Spanneisen vergütet.

Spanneisen mit einschraubbarem rundem Spannansatz, vergütet.

ballig, Messing, Mutter aus Stahl.

mit Kugel, verstellbar, glatt.

mit Kugel.
