Straight clamped, slotted

Straight clamped, slotted, with adjustable counter piece



Die gezahnten Spanneisen sind schnell und einfach einsetzbar. Höhenunterschiede von Spannmaterialen können mit den gezahnten Spanneisen und verstellbarem Gegenstück ausgeglichen werden.

Das Druck- und Gegenstück sind mit dem Spanneisen verbunden, was einen erleichterten Umgang gewährleistet.







Spanneisen gezahnt  mit verstellbarem Gegenstück







Produktbeschreibung:

Mit dem Spanneisen verbunden ist das Druck- und Gegenstück so das es nicht verloren gehen kann.

Das Spanneisen ist so schnell für den Einsatz bereit. Das Spanneisen verfügt über zwei Spannnasen so

dass es je nach Einsatz gedreht werden kann.



Produktmerkmale:

  • Stahl, vergütet, galvanisch schwarz verzinkt



Produktinformationen:

Möchten Sie größere Spannhöhen erzielen können diese durch das einsetzen von einer Stützverlängerung erzielt werden. Das Spanneisen kann entweder mit T-Nutenschrauben oder Stiftschrauben gespannt werden.




Spanneisen gezahnt

































Order-No.

List-
price 2016
EUR/pc.

Sales description EN

weight (KG)

23185.0013

58,95

Straight Clamp, slotted, with adjustable counter piece
13 / 0-55

0,6500

23185.0017

69,90

Straight Clamp, slotted, with adjustable counter piece
17 / 0-70

1,3820

23185.0021

82,15

Straight Clamp, slotted, with adjustable counter piece
21 / 0-80

2,2410

23185.0025

113,40

Straight Clamp, slotted, with adjustable counter piece
25 / 0-100

3,4790

23185.0026

195,50

Straight Clamp, slotted, with adjustable counter piece
25 / 0-100

4,2820








Straight clamp, slotted, with adjustable counter piece, with T-Bolt

Spanneisen gezahnt mit verstellbarem Gegenstück mit Schraube für T-Nuten



Produktbeschreibung:



Mit dem Spanneisen verbunden ist das Druck- und Gegenstück so das es nicht verloren gehen kann.

Das Spanneisen ist so schnell für den Einsatz bereit. Das Spanneisen verfügt über zwei Spannnasen so

dass es je nach Einsatz gedreht werden kann.



Produktmerkmale:



Schraube

  • Vergütungsstahl

Mutter

  • Vergütungsstahl

Scheibe

  • Vergütungsstahl

Spanneisen

  • Stahl, vergütet, galvanisch schwarz verzinkt



Produktinformationen:

Möchten Sie größere Spannhöhen erzielen können diese durch das einsetzen von einer Stützverlängerung erzielt werden. Das Spanneisen kann entweder mit T-Nutenschrauben oder Stiftschrauben gespannt werden.




Spanneisen gezahnt mit verstellbarem Gegenstück mit Schraube für T-Nuten





Order-No.

List-
price 2016
EUR/pc.

Sales description EN

weight (KG)

23185.0110

70,15

Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt
13 / M 10 x 100 / 10

0,6600

23185.0112

71,00


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

13 / M 12 x 125 / 12

0,8209

23185.0113

71,90


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

13 / M 12 x 125 / 14

0,8412

23185.0114

77,80


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

17 / M 12 x 160 / 12

1,6827

23185.0115

78,65


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

17 / M 12 x 160 / 14

1,7009

23185.0116

79,75


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

17 / M 16 x 160 / 16

1,8500

23185.0117

80,05


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

17 / M 16 x 160 / 18

1,8951

23185.0118

98,80


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

21 / M 16 x 200 / 16

0,2680

23185.0119

99,45


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

21 / M 16 x 200 / 18

2,7038

23185.0120

101,10


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

21 / M 20 x 200 / 20

2,7800

23185.0121

104,30


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

21 / M 20 x 200 / 22

3,0052

23185.0122

139,20


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

25 / M 20 x 250 / 20

4,4200

23185.0123

144,00


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

25 / M 20 x 250 / 22

4,4600

23185.0124

150,00


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

25 / M 24 x 250 / 24

4,9000

23185.0125

155,40


Straight clamp, slotted, with adjustable,
counter piece, with T-Bolt

25 / M 24 x 250 / 28

5,0000

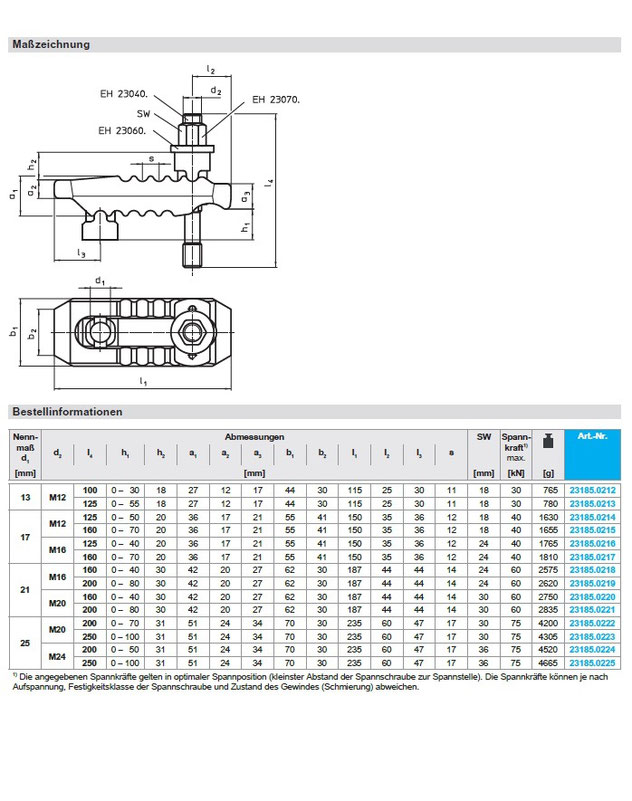

Straight clamp, slotted, with adjustable counter piece, with stud

Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube



Produktbeschreibung:

Mit dem Spanneisen verbunden ist das Druck- und Gegenstück so das es nicht verloren gehen kann.

Das Spanneisen ist so schnell für den Einsatz bereit. Das Spanneisen verfügt über zwei Spannnasen so

dass es je nach Einsatz gedreht werden kann.



Produktmerkmale:



Schraube

  • Vergütungsstahl

Mutter

  • Vergütungsstahl

Scheibe

  • Vergütungsstahl

Spanneisen

  • Stahl, vergütet, galvanisch schwarz verzinkt



Produktinformationen:

Möchten Sie größere Spannhöhen erzielen können diese durch das einsetzen von einer Stützverlängerung erzielt werden. Das Spanneisen kann entweder mit T-Nutenschrauben oder Stiftschrauben gespannt werden.






Order-No.

List
price 2016
EUR/pc.

Sales description EN

Gewicht (KG)

23185.0212

68,65

Straight Clamp, slotted, with adjustable counter piece, with stud,
13 / M 12 x 100

0,7892

23185.0213

69,85

Straight Clamp, slotted, with adjustable counter piece, with stud,
13 / M 12 x 125

0,8033

23185.0214

71,90

Straight Clamp, slotted, with adjustable counter piece, with stud,
17 / M 12 x 125

1,5990

23185.0215

72,45

Straight Clamp, slotted, with adjustable counter piece, with stud,
17 / M 12 x 160

1,6233

23185.0216

73,40

Straight Clamp, slotted, with adjustable counter piece, with stud,
17 / M 16 x 125

1,7313

23185.0217

74,35

Straight Clamp, slotted, with adjustable counter piece, with stud,
17 / M 16 x 160

1,7791

23185.0218

90,20

Straight Clamp, slotted, with adjustable counter piece, with stud,
21 / M 16 x 160

2,5695

23185.0219

91,20

Straight Clamp, slotted, with adjustable counter piece, with stud,
21 / M 16 x 200

2,6215

23185.0220

92,80

Straight Clamp, slotted, with adjustable counter piece, with stud,
21 / M 20 x 160

2,7491

23185.0221

93,70

Straight Clamp, slotted, with adjustable counter piece, with stud,
21 / M 20 x 200

2,8314

23185.0222

120,70

Straight Clamp, slotted, with adjustable counter piece, with stud,
25 / M 20 x 200

4,2200

23185.0223

122,00

Straight Clamp, slotted, with adjustable counter piece, with stud,
25 / M 20 x 250

4,3200

23185.0224

125,40

Straight Clamp, slotted, with adjustable counter piece, with stud,
25 / M 24 x 200

4,5400

23185.0225

126,80

Straight Clamp, slotted, with adjustable counter piece, with stud,
25 / M 24 x 250

4,6800








Straight clamp, slotted, with adjustable counter piece, with stud with internal hexagon

Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube mit Innensechskant



Produktbeschreibung:

Mit dem Spanneisen verbunden ist das Druck- und Gegenstück so das es nicht verloren gehen kann.

Das Spanneisen ist so schnell für den Einsatz bereit. Das Spanneisen verfügt über zwei Spannnasen so

dass es je nach Einsatz gedreht werden kann.



Produktmerkmale:



Schraube

  • Vergütungsstahl

Mutter

  • Vergütungsstahl

Scheibe

  • Vergütungsstahl

Spanneisen

  • Stahl, vergütet, galvanisch schwarz verzinkt



Montage:

In der Stiftschraube befindet sich ein Innensechskant, durch den eine einfach und schnelle Montage

sowie Demontage möglich ist.



Produktinformationen:

Möchten Sie größere Spannhöhen erzielen können diese durch das einsetzen von einer Stützverlängerung erzielt werden. Das Spanneisen kann entweder mit T-Nutenschrauben oder Stiftschrauben gespannt werden.


Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube mit Innensechskant





Order-No.

List-
price 2016
EUR/pc.

Sales description

weight(KG)

23185.0312

75,10

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
13 / M 12 x 100

1,7000

23185.0313

79,70

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
13 / M 12 x 125

0,8043

23185.0314

86,05

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
17 / M 12 x 125

1,6319

23185.0315

84,55

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
17 / M 12 x 160

1,6586

23185.0316

86,90

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
17 / M 16 x 125

1,7656

23185.0317

89,40

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
17 / M 16 x 160

1,8115

23185.0318

102,30

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
21 / M 16 x 160

2,5779

23185.0319

102,80

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
21 / M 16 x 200

2,6286

23185.0320

104,20

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
21 / M 20 x 160

2,7575

23185.0321

105,80

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
21 / M 20 x 200

2,8363

23185.0322

132,60

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
25 / M 20 x 200

4,1800

23185.0323

134,30

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
25 / M 20 x 250

4,3000

23185.0324

148,80

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
25 / M 24 x 200

4,5000

23185.0325

150,00

Straight Clamp, slotted, with adjustable counter piece, with stud with internal hexagon,
25 / M 24 x 250

4,6500
